KONTROL STADION

TUGAS BESAR SISTEM DIGITAL: KONTROL STADION




Kontrol Stadion

1. Tujuan
[Kembali]
  1. Untuk memahami bagaimana prinsip kerja rangkaian kontrol Stadion

2. Alat dan Bahan [Kembali]

A. Alat

- Power Supply


Voltmeter


-  Motor DC



B. Bahan

- Resistor

   - Transistor



- OP-AMP







- Relay


 - Spesifikasi:

* Trigger Voltage (Voltage across coil) : 5V DC
* Trigger Current (Nominal current) : 70mA
* Maximum AC load current: 10A @ 250/125V AC
* Maximum DC load current: 10A @ 30/28V DC
* Compact 5-pin configuration with plastic moulding
* Operating time: 10msec Release time: 5msec
* Maximum switching: 300 operating/minute (mechanically)


- LED-RED





- Buzzer



- Potensiometer


- IC 4555 (decoder)

- IC 74157 (mux)

-IC 4026 (counter)

-Ic 7474 (flip-flop)





Sensor PIR

Spesifikasi :
  1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
  2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
  3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
  4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
  5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
  6. Output Digital : Output digital sensor
  7. Ground : Hubungkan dengan ground (GND)
  8. BISS0001 : IC Sensor PIR
  9. Pengatur Jumper : Untuk mengatur output dari pin digital.
- Sensor Cahaya APDS 9002

Spesifikasi :
  1. Daya tanggap luar biasa yang memuncak pada kurva luminositas manusiaTutup daya tanggap ke mata manusia
  2.  Paket pemasangan permukaan bebas timah chip miniaturTinggi – 0,80 mmLebar – 2,00 mmKedalaman – 1,25 mm
  3. Linearitas keluaran yang baik di seluruh rentang iluminasi yang lebar
  4. Variasi sensitivitas rendah di berbagai sumber cahaya
  5.  Performa suhu terjamin-40°C hingga 85°C
  6.  Pasokan VCC 2,4 hingga 5,5 V
  7. Aplikasi paket bebas tima
  8. Deteksi cahaya sekitar untuk mengontrol lampu belakang tampilan Perangkat seluler – ponsel, PDA Perangkat komputasi – notebook, bantalan web Perangkat konsumen – TV, kamera video, kamera foto digital
  9. Manajemen pencahayaan perumahan dan komersial otomatis • Rambu dan sinyal elektronik
  10.  Siang hari dan perangkat yang terpapar cahaya buatan





- Sensor Hujan

sensor hujan

Spesifikasi:

  • Modul sensor ini menggunakan material dua sisi yang berkualitas baik.
  • Anti-konduktivitas & oksidasi dengan penggunaan lama
  • Luas sensor ini meliputi 5cm x 4cm dan dapat dibangun dengan pelat nikel di bagian sampingnya
  • Sensitivitas dapat disesuaikan dengan potensiometer
  • Tegangan yang dibutuhkan adalah 5V
  • Ukuran PCB kecil 3,2cm x 1,4cm
  • Untuk pemasangan yang mudah, menggunakan lubang baut
  • Ini menggunakan komparator LM393 dengan tegangan lebar
  • Keluaran komparator adalah bentuk gelombang bersih dan kapasitas penggerak di atas 15mA
- Sensor Suhu (TMP36)

Spesifikasi:
  1. Voltage Operation: 2.7V sampai 5.5V
  2. Dikalibrasi langsung kedalam satuan °C
  3. Suhu 1°C diukur setiap kenaikan 10mV
  4. Bisa mendeteksi suhu dari -40°C sampai +125°C


- Sensor getaran

Spesifikasi :

    -Vsuplai : DC 3.3V-5V
    -Arus : 15mA
    -Sensor : SW-420 Normally Closed
    -Output : digital
    -Dimensi : 3,8 cm x 1,3 cm x 0,7 cm
    -Berat : 10 g


3. Dasar Teori [Kembali]

- Battery


Baterai atau elemen kering adalah salah satu alat listrik yang berfungsi sebagai penyimpan energi listrik dan mengeluarkan tegangan dalam bentuk listrik (sebagai sumber tegangan). Simbol baterai pada suatu rangkaian listrik dengan tegangan DC atau rangkaian elektronika :


Pada umumnya baterai terdiri dari tiga komponen yang penting yaitu :
1. Batang karbon (C) sebagai anode (kutub positif baterai).
2. Seng (Zn) sebagai katode (kutub negatif baterai)
3. Amonium dioksida (NH4CI) sebagai larutan elektrolit (penghantar)

Terdapat dua jenis baterai yaitu :
1. Baterai Primer
Baterai adalah baterai yang hanya dapat digunakan sekali, menggunakan reaksi kimia yang tidak dapat dibalik (irreversible reaction).  pada umumnya dijual adalah baterai yang bertegangan listrik 1,5 volt.
2. Baterai Sekunder
Baterai sekunder atau biasanya disebut rechargeable battery adalah baterai yang dapat di isi ulang menggunakan reaksi kimia yang bersifat dapat dibalik (reversible reaction) biasanya digunakan pada telepon genggam.
Adapun salah satu persamaan menghitung tegangan adalah :

P = V x I
Keterangan :
P  = Daya (W)
V = Tegangan yang terukur (V)
I   = Arus yang terukur (I)

Potensiometer
 Berfungsi untuk mengatur tegangan dengan menaikan atau menurunkan resistansi.




- NOT Gate

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.



Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1

- Potensiometer

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

·          Penyapu atau disebut juga dengan Wiper

·          Element Resistif

·          Terminal

Jenis-jenis Potensiometer

1.    Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.

2.     Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.

3.  Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.

Fungsi-fungsi Potensiometer

·          Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.

·          Sebagai Pengatur Tegangan pada Rangkaian Power Supply

·          Sebagai Pembagi Tegangan

·          Aplikasi Switch TRIAC

·          Digunakan sebagai Joystick pada Tranduser

·          Sebagai Pengendali Level Sinyal

Encoder adalah kebalikan dari decoder, encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut. Konfigurasi Pin Dan Tabel Kebenaran Encoder 74147


Konfigurasi pin dan tabel kebenaran encoder 74147 diatas diambil dari datasheet IC 74147. IC 74147 memiliki 16 pin dengan kemasan IC DIP. Encoder IC 74147 memiliki 9 jalur input desimal 1 sampai 9 aktif LOW dan 4 jalur output BCD aktif LOW. Tegangan sumber untuk IC 74147 diberikan melalui pin Vcc (+5 volt DC) dan pin GND (ground). Input pada encoder IC 74147 ini di simbolkan dengan input 1 sampai 9 dan jalur output BCD 4 bit disimbolkan dengan Q0 sampai Q3. Pada tabel kebenaran encoder IC 74147 terdiri dari data jalur input 9 line (1 – 9) aktif LOW, 4 bit output (Q0, Q1, Q2, Q3) BCD aktif LOW dan nilai logika negatif BCD. Kode H (HIGH) mereprentasikan kondisi logika 1 (HIGH), L merepresentasikan logika 0 (LOW) dan kode X adalah don’t care yaitu tidak berpengaruh terhadap proses encoding data desimal ke BCD IC Encoder 74147.

IC 7474 (flip-flop)

Skema pengkabelan menggunakan IC 7474

D Flip-Flop memiliki 1 input yang disebut D (Data) serta 2 output yang disebut Q dan Q. Pada dasarnya D lip-flop diperoleh dari SR flip-flop yang salah satu inputnya didapat dengan mengkomplemenkan input yang lain yaitu menambahkan satu gerbang NOT pada masukan.

Prinsip kerja dari D Flip-flop adalah berapapun nilai yang diberikan pada input D akan dikeluarkan dengan nilai yang sama pada output Q. D Flip-Flop diaplikasikan pada rangkaian-rangkaian yang memerlukan penyimpanan data sementara sebelum diprosesberikutnya. Salah satu contoh IC D Flip-flop adalah 74LS75, yang mempunya input Asinkron.

Rangkaian D Flip-Flop:

Selain Flip-flop Set –Riset dan flip-flop J-K ada pula Flip-flop D. sesuai dengan namanya, input flip-flop ini adalah D. flip-flop ini dibangun dengan menggunakan flip-flop Set-Riset seperti gambar dibawah ini :

Dengan adanya gerbang NOT yang masuk ke R , maka setiap inputan yang diumpankan ke D akan memberikan keadaan yang berbeda pada inputan S dan R .

rangkaian D flip flop

tabel kebenaran D flip flop

- Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian. Fungsi resistor yang bersifat resistif merupakan salah satu komponen kategori pasif dalam elektronika. Satuan resistansi resistor disebut Ohm yang dilambangkan dengan simbol Omega (𝛀). Hukum Ohm mengatakan bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya.

Rumus Hukum Ohm



Simbol Resistor

 Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan        10(10^n)




- Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.


 Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
    Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.



Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

  1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
  4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

  - Transistor

    Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).




Fungsi-fungsi Transistor diantaranya adalah :
  • sebagai Penyearah,
  • sebagai Penguat tegangan dan daya,
  • sebagai Stabilisasi tegangan,
  • sebagai Mixer,
  • sebagai Osilator
  • sebagai Switch (Pemutus dan Penyambung Sirkuit)

    Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.



- OPAMP

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional. Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

  1. Masukan non-pembalik (Non-Inverting) +
  2. Masukan pembalik (Inverting) –
  3. Keluaran Vout
  4. Catu daya positif +V
  5. Catu daya negatif -V
Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup.  Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

Konfigurasi Op-Amp (Closed loop and Open Loop)

Gerbang logika AND ( IC 7408 )

Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.
Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND
Tabel kebenaran gerbang AND

Tabel kebenaran gerbang AND

Gambar : Macam - macam gerbang logika
dan tabel kebenarannya


- 7-Segment katoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment



- Gerbang NOT


Gerbang NOT merupakan gerbang di maan keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan, maka transistor akan jenuh dan keluaran bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

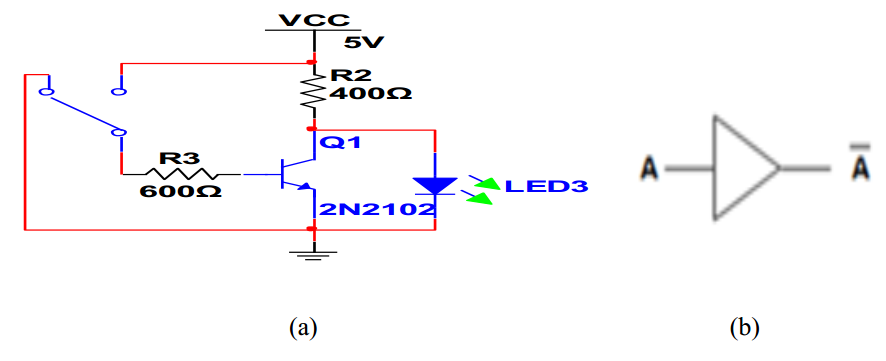

Gambar  (a) Rangkaian dasar gerbang NOT (b) Simbol Gerbang NOT

Tabel 1.3 Tabel Kebenaran Logika NOT


21.
Power Supply

Power Supply adalah salah satu hardware di dalam perangkat komputer yang berperan untuk memberikan suplai daya. Biasanya komponen power supplay ini bisa ditemukan pada chasing komputer dan berbentuk persegi.
Pada dasarnya Power Supply membutuhkan sumber listrik yang kemudian diubah menjadi energi yang menggerakkan perangkat elektronik. Sistem kerjanya cukup sederhana yakni dengan mengubah daya 120V ke dalam bentuk aliran dengan daya yang sesuai kebutuhan komponen-komponen tersebut. Sesuai dengan pengertian power supply pada komputer, maka fungsi utamanya adalah untuk mengubah arus AC menjadi arus DC yang kemudian diubah menjadi daya atau energi yang dibutuhkan komponen-komponen pada komputer seperti motherboard, CD Room, Hardisk, dan komponen lainnya.
Berdasarkan rancangannya, power supply dapat diklasifikasikan menjadi dua jenis, yaitu:
  1. Power Supply/ Catu Daya Internal; yaitu power supply yang dibuat terintegrasi dengan motherboard atau papan rangkaian induk. Contohnya; ampilifier, televisi, DVD Player; power supply-nya menyatu dengan motherboard di dalam chasing perangkat tersebut.
  2. Power Supply/ Catu Daya Eksternal; yaitu power supply yang dibuat terpisah dari motherboard perangkat elektroniknya. Contohnya charger Laptop dan charger HP.
- Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Cara Kerja Dioda
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
A. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda
B. Kondisi tegangan positif (Forward-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup
C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

IC 74157 (mux)



Multiplekser (multiplexer) dalam bidang elektronika digital dikenal juga dengan nama data selektor dan sering juga disingkat dengan mux. Multiplekser merupakan sebuah koponen elektronika digital yang berfungsi sebagai pemilih salah satu dari beberapa masukan kemudian meneruskan sinyal yang dipilih ke satu saluran output. Multiplekser dapat dianalogikan sebagai sebuah saklar selektor yang digunakan untuk memilih jalur pada sebuah rangkaian saklar seperti ditunjukkan pada gambar di bawah.
Dalam sebuah IC multiplekser (data selektor) terdapat beberapa bagian yaitu:
1.  Catu daya
2.  Input
3.  Selektor
4.  Enable atau Strobe
5.  Output

        IC 74157 merupakan IC multiplekser yang memiliki empat buah data selektor. Setiap data selektor mempunyai dua saluran masukan (A dan B) dan satu keluaran (Y).

Pada tabel kebenaran dapat dilihat bahwa:
1.  Jika pin Enable diberi logika HIGH, maka apapun masukan dan apapun keadaan pin Select maka keluaran akan selalu berlogika LOW.
2.  Jika pin Enable diberi logika LOW dan pin Select juga diberi logika LOW, maka masukan pada pin A akan diteruskan ke keluaran.
3.  Jika pin Enable diberi logika LOW dan pin Select juga diberi logika HIGH, maka masukan pada pin B akan diteruskan ke keluaran.

74157 data selector multiplexer pin configuration

74157 multiplexer truth table for data selectors



- IC 4555 (decoder)





Sensor PIR


Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR terdiri dari beberapa bagian yaitu :

  • Fresnel Lens -->Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama.
  • IR Filter -->IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
  • Pyroelectric Sensor -->Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik.
  • Amplifier -->Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
  • Komparator-->Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.

Blok Diagram sensor PIR

Sensor PIR memiliki jangkauan jarak yang bervariasi, tergantung karakteristik sensor. Proses penginderaan sensor PIR dapat digambarkan sebagai berikut:

Jangkauan Sensor PIR

Pada umumnya sensor PIR memiliki jangkauan pembacaan efektif hingga 5 meter, dan sensor ini sangat efektif digunakan sebagai human detector.

- Sensor Hujan
Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan  dalam segala macam aplikasi dalam kehidupan sehari – hari. Prinsip kerja dari sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.
Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula.  Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.

Komponen Sensor Hujan

  1. Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
  2. Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
  3. IC komputer.
  4. Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
  5. Dua output digital dan analog.

- Sensor Getaran

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
   - Pembesaran sinyal getaran
   - Penyaringan sinyal getaran dari sinyal pengganggu.
   - Penguraian sinyal, dan lainnya.
Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
  - Sensor penyimpangan getaran (displacement transducer)
  - Sensor kecepatan getaran (velocity tranducer)
  - Sensor percepatam getaran (accelerometer).
Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
  - Jenis sinyal getaran
  -  Rentang frekuensi pengukuran
  -  Ukuran dan berat objek getaran.
  -  Sensitivitas sensor
Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
   - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya
     (power supply) dari luar, misalnya Velocity Transducer.
   - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.
Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :

-Sensor Suhu

Sensor temperatur yang dipakai di sini adalah TMP36. Sensor ini merupakan sensor yang dapat mengukur suhu dengan rentang -40°C hingga +125°C, dengan resolusi 0,1°C. Ada yang perlu dipertimbangkan ketika menggunakan sensor ini, yaitu tidak tahan cuaca, jadi perlu dilindungi dari paparan secara langsung.

Tidak seperti termistor, TMP36 tidak memiliki resistor yang sensitif terhadap suhu. Namun, sensor ini menggunakan sifat dioda, ketika suhu berubah, maka tegangan berubah. Sensor mengukur perubahan dan mengeluarkan tegangan analog antara 0,1 dan 1,75VDC. Untuk mendapatkan nilai suhu kita hanya perlu mengukur tegangan keluaran dan sedikit perhitungan matematika.

TMP36 memiliki 3 pin header male, yaitu:Gnd: ground (Vss)
+Vs: power +5 VDC (Vdd)
Vout: output voltage (I/O pin)





4. Percobaan [Kembali]

  • Prosedur Percobaan
    • Tambahkan alat dan bahan yang dibutuhkan pada library
    • Susun pada schematic capture
    • Hubungkan tiap-tiap komponen seperti gambar dibawah
    • Run pada proteus (arah panah menunjukkan arah arus)

  • Foto


Prinsip Kerja:

Sensor Hujan

Jika sensor hujan mendeteksi adanya hujan maka tes pin dan Vout akan berlogika high. Vout terhubung ke input A decoder 4555 sehingga output decoder yautu Q1 berlogika high, dimana Q1 terhubung ke rangkaian fixed bias. Lalu, karea tegangan Vbe pada rangkaian trasistor  > 0,7 V, transistor menjadi aktif yang menyebabkan relay berpindah sehingga menyalakan motor penutup atap stadion.

Sensor Cahaya

Sensor cahaya terhubung dengan rangkaian detektor inverting dengan Vref=0,25 V.  Pada saat sensor cahaya mendeteksi sangat sedikit cahaya atau Vin>Vref maka Vout deteltor = +Vsat, yang terhubung ke input 1A pada multiplexer. Multiplexer akan melewati data 1A ke output 1Y yang terhubung ke rangkaian fixed bias transistor sehingga transistor menjadi aktif. Kemudian relay akan berpindah sehingga lampu stadion menyala.


Sensor Suhu

Jika sensor suhu >= 27 0C maka pada detektor non inverting, Vin > Vref sehingga keluaran detektor adalah +Vsat. Keluaran ini terhubung ke input 1A IC 74157 multiplexer  sehingga membuat rangkaian self bias transitor aktif. Kemudian, relay berpindah sehingga motor kipas angin menyala.

Sensor PIR dan Sensor Getaran

Saat sensor mendeteksi adanya gerakan bola yang melewati garis gawang maka tes pin sensor berlogika 1. Output sensor juga akan berlogika 1 yang terhubung inverter, lalu ke input S pada flip-flop yang aktif low. Sedangkan, jika sensor getaran mendeteksi getaran pada jaring gawang makates pin berlogika 1. Output sensor akan ke inverter lalu ke input S pada flip-flop sehingga keluaran Q akan berlogika 1. Kedua keluaran flip-flop akan diinputkan ke gerbang AND, sehingga output gerbang AND berlogika 1. Lalu, akan masuk ke clock counter IC 4026 yang merupakan aktif high sehingga 7-segment paling kanan akan menapilkan desimal 1, lalu 2 sampai 9 saat clock aktif. Ketika IC menghitung sampai ke desimal 9 maka keluaran CO pada IC yang terhubung ke clock IC sebelah kiri  akan berlogika 0. Kemudian saat IC ingin menghitung ke-10 maka CO berlogika 1 sehingga IC sebelah kiri baru menghitung 1 sedangkan IC sebelah kanan kembali ke 0.


5. Video [Kembali]


6. Download Link [Kembali]





Komentar

Postingan populer dari blog ini
