Self Bias

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Prosedur

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Video Penjelasan

7. Download File

 1. Hardware[kembali]

A. Alat

1. Multimeter

2. Power Supply AC dan DC

B. Bahan

1. Resistor

2. Transistor

3. Jumper

4. Kapasitor

 2. Prosedur[kembali]

PROSEDUR

• Self Bias

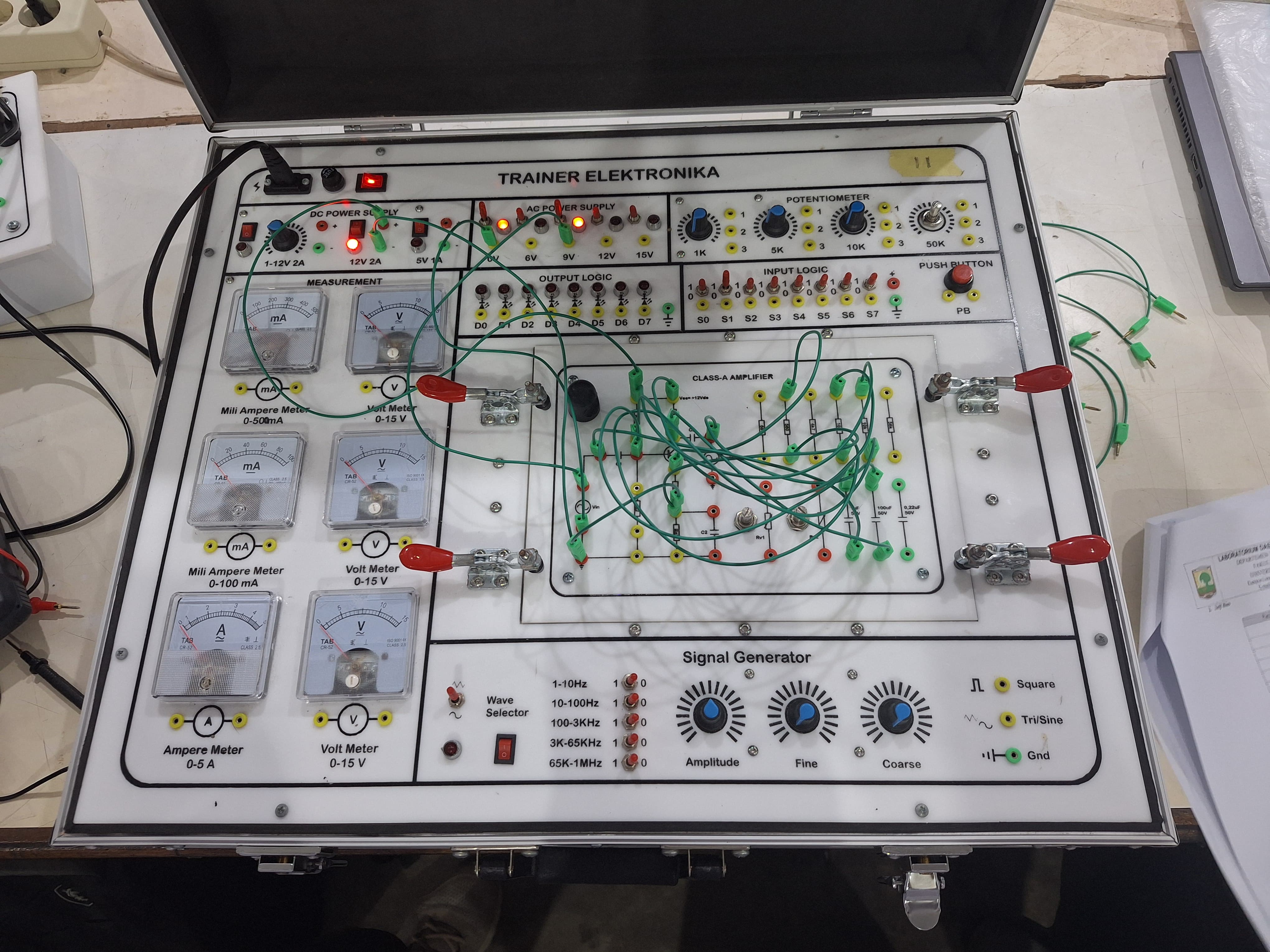

1. Buatlah rangakain seperti gambar 2.4 dengan sumber DC.
2. Atur Vcc sebesar 12 Volt Dc.
3. Hidupkan power supply dan ukur parameter RB, RC, RE, VRB, VRC, VRE, VB, VC, VE, VBE, VCE, IB, dan IC serta dicatat ke dalam tabel.

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

• Pada rangkaian transistor Self Bias, Tegangan VCC nya adalah 12V dimana arusnya akan mengalir ke R1 (VRB) lalu menuju ke kaki base transistor dan akan didapatkan VBE diatas 0,6 V dan transistor aktif. Lalu arus akan mengalir ke kaki emitor, lalu ke R3 (VRE) dan berakhir di ground. Dan karena transistor aktif maka arus VCC juga akan mengalir ke R2 (VRC) lalu menuju ke kaki kolektor, lalu ke kaki emitor, lalu ke R3 (VRE) dan berakhir di ground.

 4. Video Demo [kembali]

 5. Kondisi [kembali]

1. Mengukur arus dan tegangan pada rangkaian transistor self bias

 6. Video Penjelasan [kembali]

 7. Download File [kembali]

1. Download File Rangkaian [klik disini]
2. Download Datasheet Multimeter [klik disini]
3. Download Datasheet Resistor [klik disini]
4. Download Datasheet Transistor [klik disini]
5. Download Datasheet Baterai [klik disini]
6. Download Datasheet Kapasitor [klik disini]
7. Download Tugas Pendahuluan [klik disini]
8. Download Laporan Akhir [klik disini]
